Вода для всех27 апреля 2022 14:20

Живая вода: ремонт трубы под оживленным проспектом и технология «Rolldown»

«Комсомольская правда» совместно с компанией «Современные системы реновации» продолжает проект «Живая вода», посвященный одному из важнейших аспектов жизни Севастополя – водоснабжению

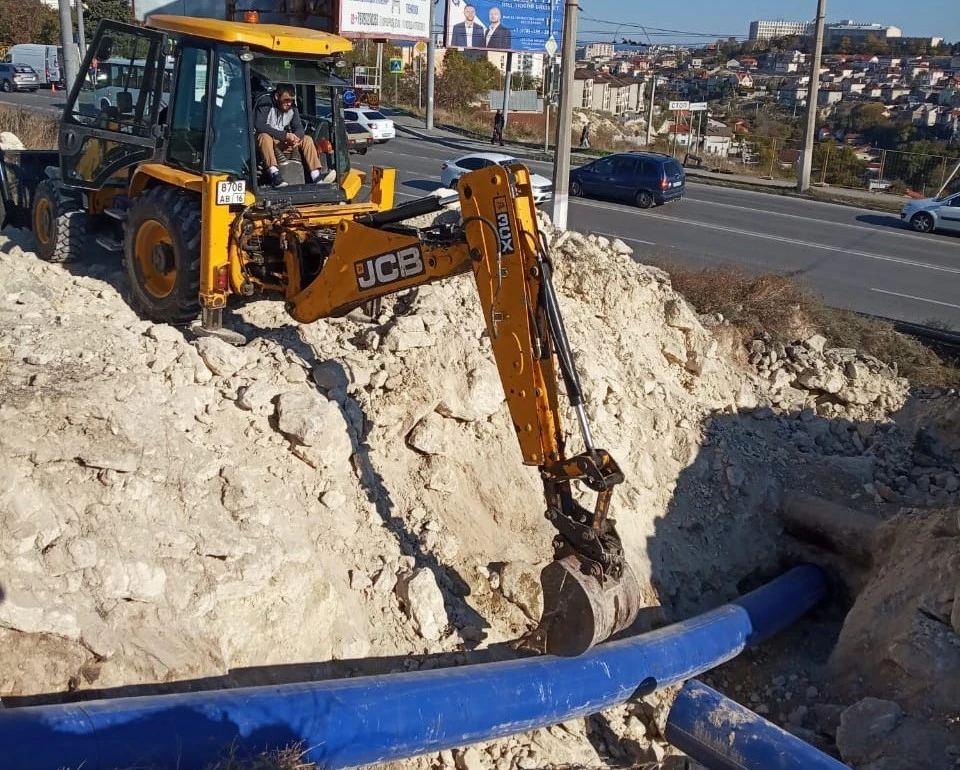

Протяжка труб под оживленной трассой

Протяжка труб под оживленной трассой

В 2021 году за полгода компания «Современные системы реновации» отремонтировала около 23 км трубопроводов. Один из участков расположен под проспектом Октябрьской революции, а также в районе улицы Степаняна и проспекта Столетовский.

- Общая протяженность на всем участке – 2460 м, водопровод в Гагаринском районе относительно новый, был проложен в 70-80-е годы прошлого века. Диаметр трубы тут большой – 500 мм, - рассказывает заместитель главного инженера по административным вопросам компании «Современные системы реновации» («ССР») Сергей Махов.

Два байпаса

Гагаринский район - самый густонаселенный район в Севастополе. Чтобы не мешать движению пешеходов и транспорта, а также гарантировать стабильное водоснабжение, решено было проложить вместо одной временной трубы два байпаса меньшего диаметра. Прокладывали их в течение трех недель, общая длина составила около пяти километров.

- Сложность заключалась в том, что был участок, где водовод проходит под оживлённым местом торговли в районе остановки Юмашева. Закрывать торговые ларьки нельзя, передвижение людей очень активное почти круглые сутки. Приняли решение – делать минимальное количество котлованов, всего два. Один из них мы переместили на газон, чтобы людям не приходилось обходить его. Газон позже восстановили, - поясняет Сергей Махов.

Пожарные гидранты

На ремонтируемом участке водовода было оборудовано два пожарных гидранта МЧС.

- В случае пожара к такому гидранту можно подключить рукав. В ходе ремонта мы их восстановили. Но и на время работ нельзя было оставить без воды такие важные объекты. Мы и на байпасе сделали временные места для подключения рукавов. Не имеем права оставить гидрант без воды. Пользоваться им пожарным, к счастью, не пришлось, - продолжает Сергей Махов.

Технология «Rolldown»

Поскольку на проспекте Октябрьской Революции предстояло отремонтировать трубу большого диаметра, было решено применить специальную технологию «Rolldown».

- На таком диаметре «Полилайнер» (о технологии «Полилайнер» читайте в предыдущих выпусках проекта – прим. ред.) не применишь. Толстую трубу не скрутишь и не намотаешь на катушку. «Rolldown» - это технология бестраншейного восстановления напорных и безнапорных трубопроводов диаметром от 100 до 500 мм, - поясняет Махов.

При помощи специальной установки труба обжимается и становится тоньше, ее диаметр уменьшается примерно на 10%, что облегчает протяжку внутри ремонтируемой трубы. Подготовленная (деформированная) труба сохраняет свой уменьшенный диаметр в течение времени, необходимого для транспортировки и монтажа, - рассказывает Сергей Махов.

Подготовка

Перед тем, как приступить к ремонту, металлическую трубу нужно тщательно очистить, удалить все посторонние предметы и острые выступы.

- Основные этапы практически такие же, как и в остальных технологических регламентах, а именно: телеинспекция исходного состояния трубы при помощи робота с видеокамерой, оценка результатов обследования, подтверждение выбранного метода санации, чистка внутренней поверхности трубопровода от ржавчины и других отложений механическим и гидродинамическим способом, фиксация результатов очистки, - рассказывает Сергей Махов.

Когда специальный робот на колесиках проверит трубу, и результаты будут удовлетворительными, можно приступать к главному этапу – прокладке полиэтиленовой трубы внутри металлической. Этот процесс и называется санацией.

Сделать трубу тоньше

Необходимую длину трубы специалисты определяют на месте. Это расстояние между колодцами, оно может составлять более 100 метров. Кстати, в процессе работ было восстановлено 30 колодцев.

Аппарат Rolldown

Аппарат Rolldown

Предварительно из небольших отрезков рабочие сваривают встык трубу необходимой длины. Затем ее обжимают и доставляют на место протяжки. Это непростая задача.

- Мы сваривали трубы на холме между Столетовским проспектом и ул. Степаняна. Предупредили хозяина этого участка. Затем подготовленный кусок трубы доставляли к месту монтажа. Для этого использовали несколько экскаваторов с установленным специальным оборудованием. Вес такой трубы мог достигать шести тонн. Перевозили их ночью, чтобы не препятствовать оживленному дорожному движению, - говорит Сергей Махов.

Протягивается труба при помощи лебедки и толстого троса. При применении специальных труб длина одной протяжки может достигать одного километра, с прохождением углов поворота до 110 градусов.

- При работе по этой технологии перекрываются любые, в том числе структурные повреждения ремонтируемого водовода. Спецсвойства трубы увеличивает пропускную способность трубопровода. Срок службы – более 50 лет. Окружающая инфраструктура не подвергается воздействию, - добавляет Махов.

Чтобы полиэтиленовая труба плотно прилегала к стенкам металлической, применяется реверсия. Оба конца участка трубы закрываются и внутрь подается сжатый воздух, который ее расправляет. Она восстанавливает прежний диаметр и становится немного короче.

Гидроиспытание

И вот - труба уже уложена. Как проверить, будет она течь или нет? Робот здесь не поможет.

- После того как все работы выполнены, мы должны убедиться в качестве собранного водовода, делается это перед химической очисткой трубы. При помощи специальных насосов повышается давление воды в трубе, закрытой с обеих сторон до величины, превышающей рабочее на 30% (примерно 13 атмосфер). Затем мы наблюдаем в течение нормативного времени и если оно не падает, значит утечек нет и работы выполнены качественно. Каждый участок, капитальный ремонт которого компания «Современные системы реновации» произвела в 2021 году в Севастополе, прошел такое испытание, - продолжает Сергей Махов.

Затем следует заключительная контрольная телеинспекция, подтверждающая качественную санацию, соединение восстановленных участков между собой в узлах (колодцах) и подключение потребителей. Завершающий этап – восстановление колодцев, асфальтового и дорожного покрытия, а также зеленых насаждений (газона).

Граждане отнеслись с пониманием

Специалисты компании «Современные системы реновации» не раз отмечали, что жители проспекта Октябрьской Революции и окрестных улиц с пониманием отнеслись ко временным неудобствам из-за ремонта.

- На параллельных проспекту улицах тоже напряженная ситуация с транспортом, они загружены. Мы ставили знаки, просили не парковать там в какой-то период времени автомобили. Люди шли навстречу, отношение было хорошее, - отмечает Махов.

- Мы выполнили весь комплекс необходимых мероприятий, перешли на отремонтированный водовод в середине декабря, в 20-х числах декабря временных труб на улицах уже не было. Работали по 12-16 часов в сутки, шесть-семь дней в неделю, посменно.

В итоге микрорайон снабжается водой без утечек, без потерь давления. Задача выполнена, - заключает Сергей Махов.
