«Живая вода»: технология «Полилайнер», или как починить трубу под землей

«Комсомольская правда» совместно с компанией «Современные системы реновации» продолжает проект «Живая вода», посвященный одному из важнейших аспектов жизни Севастополя – водоснабжению

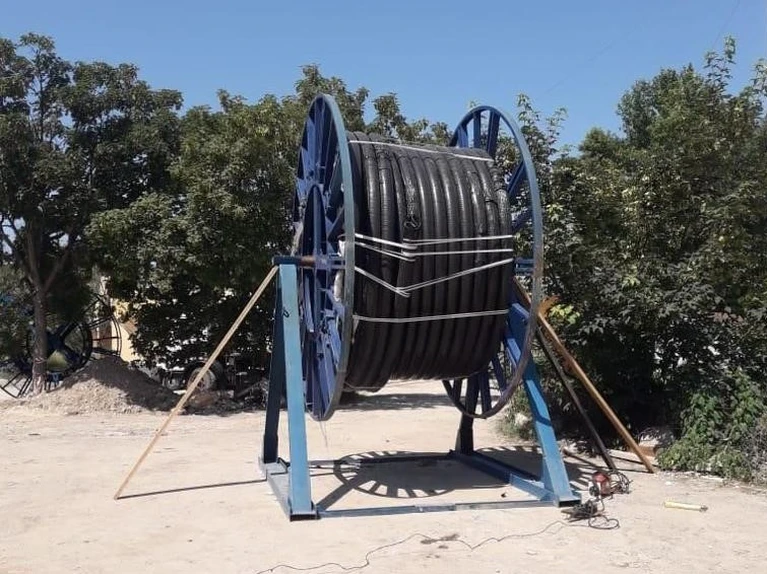

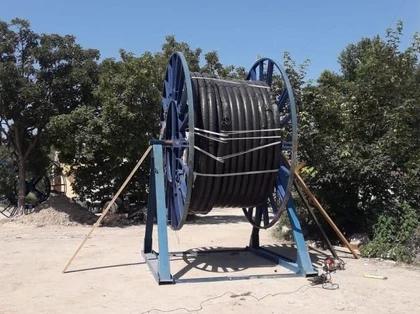

Трубу наматывают на специальную катушку

Трубу наматывают на специальную катушку

Сегодня мы вам расскажем об одном из участков городского водовода, капитальный ремонт которого компания «Современные системы реновации» успешно выполнила в Севастополе. Это участок в самом центре города - от площади Нахимова до ул. Генерала Петрова.

Проспект Павла Степановича Нахимова, Приморский бульвар – особенно популярные места, где всегда и особенно летом много гостей города и местных жителей. Кто-то торопится на катер или автобус, а многие просто прогуливаются по живописному городскому скверу. Автомобильное движение на проспекте тоже всегда оживленное. Всё это требовало выполнения работ в кратчайшие сроки и с минимальными неудобствами для горожан.

За несколько дней монтажники компании «ССР» проложили временный водовод – байпас - для обеспечения жителей прилегающих улиц водой. Также соорудили мостки, чтобы трубы не мешали ходить по одной из главных городских улиц.

Технология «Полилайнер»

На участке от пл. Нахимова до пл. Лазарева и ул. Генерала Петрова был выполнен капитальный ремонт магистрального водовода длиной 798 метров, при этом земляные работы проводились всего в нескольких местах – колодцах, между которыми проходили главные события согласно одной из применяемых технологий под названием «Полилайнер». С ней мы хотим вас познакомить.

Проверка состояния трубопровода

Внутренняя поверхность существующей трубы, разделённая колодцами на участки, обследуется при помощи телеметрического, роботизированного прибора, движущегося на колёсах внутри опустошённого водовода. Длина исследуемых участков – до 150 м. Все видеоданные записываются для последующего тщательного изучения специалистами компании и, конечно же, представителями заказчика.

- Внутреннее состояние трубы было просто катастрофическим. Водопровод в центральной части города прокладывали еще в середине прошлого века, из-за ржавчины и кальциевых отложений диаметр трубы местами значительно заужен, оценить количество утечек не представлялось возможным, но всё было очевидно… - рассказывает заместитель главного инженера по административным вопросам компании «Современные системы реновации» Сергей Махов.

Кроме того, в трубе изнутри может торчать так называемый чоп или кусок металлической арматуры, окалина, оставшиеся от прежних ремонтов.

Все эти изъяны необходимо устранить до начала восстановительного ремонта, ведь они могут повредить новую полимерную трубу, препятствовать плотному её прилеганию к стенкам ремонтируемого водовода. Затем начинается этап очистки.

Очистка

Чистят трубу при помощи различных приспособлений. На каждый участок уходит примерно три дня.

- Это очень трудоёмкий процесс, поскольку внутренняя стенка трубы должна быть вычищена до металла. Через трубу при помощи лебёдки протаскивают поочерёдно ерши для механической чистки, резиновые поршни. Всё это чередуется с гидродинамической чисткой (промывкой водой), - продолжает Сергей Махов.

Приспособления для очистки труб

Приспособления для очистки труб

Как проверить, достаточно ли труба очищена? В этом снова помогает робот. Контроль качества – обязательное условие на всех этапах работ.

- Фото- и видеоотчёты по инспекциям на всех стадиях являются частью отчётных материалов, которые мы обязаны предоставить контролирующим организациям и заказчику, - поясняет Сергей Махов.

Новая труба внутри старой

Прошлым летом в центре города можно было видеть огромные катушки с намотанными пластиковыми трубами.

- С помощью особого приспособления на заводе полиэтиленовой трубе придают новый профиль меньшего диаметра и фиксируют специальной плёнкой, которая не даёт ей бесконтрольно развернуться. В разрезе труба напоминает сердечко. Для удобства транспортировки трубу в таком состоянии наматывают на специальные катушки диаметром три метра и доставляют к месту работ, - продолжает Сергей Махов.

Когда старая труба полностью очищена, в нее можно укладывать новую. Её диаметр рассчитан таким образом, чтобы после установки она плотно прилегала к стенкам очищенной, старой трубы.

При помощи лебедки полиэтиленовую трубу с катушки затягивают внутрь ремонтируемой.

- Это процесс, не терпящий спешки, особенно если на участке есть повороты, спуски, подъёмы, - продолжает Махов.

Затем полиэтиленовую трубу необходимо распрямить. Для этого оба конца трубы плотно зажимают и подают внутрь сжатый воздух. Этот процесс называется реверсия.

- Происходит разрыв фиксирующей пленки-оболочки. Труба из «сердечка» превращается опять в круглую и плотно прилегает к стенкам ремонтируемого трубопровода, - продолжает рассказ специалист.

Затем вновь берется за дело робот, ему предстоит проверить состояние вновь уложенной трубы.

- Повторная инспекция необходима для того, чтобы убедиться в полном восстановлении геометрии трубы, отсутствии заломов, сгибов - всего того, что ухудшает эксплуатационные характеристики трубопровода. Если распрямление выполнено не в полной мере, то проводится принудительное выпрямление при помощи экспандера, - говорит Сергей Махов.

На торцах выпрямленной трубы, в колодцах (камерах) выполняются специальные работы по монтажу соединительных фланцев, задвижек, тройников и всего, что необходимо для подачи воды абонентам.

На указанном участке также было смонтировано 14 новых колодцев и отремонтировано 15 существующих. Состояние колодцев часто требовало полной переделки, так как стенки развалились, железобетонные крышки и металлические элементы пришли в негодность.

- В местах, где водовод делает значительный поворот или требуется установка дополнительного элемента, необходимо монтировать дополнительный колодец. Теперь обслуживание и профилактические работы линии водовода будет проводить проще, - отмечает Сергей Махов.

После того, как труба смонтирована, ее необходимо продезинфицировать и тщательно промыть. Пробы воды несколько раз отбирают и анализируют строгие специалисты лаборатории «Водоканала». Без их заключения пускать воду по новой трубе нельзя.

Переподключение с байпасной линии на отремонтированную, как правило, проводят за одну ночь - так, чтобы горожане не почувствовали никаких неудобств. После того, как все работы завершены, байпас демонтируется и вывозится в место складирования для повторного использования при ремонте других участков трубопровода.

Участок магистрального водопровода вдоль проспекта Павла Степановича Нахимова отремонтирован в срок и прослужит городу долгие десятилетия.
